介绍：和ospf中，IS-IS也是基于链路状态并使用最短路径优先算法进行路由计算的一种IGP协议；ospf运行在网络层之上，而IS-IS运行于数据链路层之上
IS-IS区域的概念
1.管理区域：Area ID（基于路由器的管理区域）
2.算法区域：骨干区域和非骨干区域
骨干区域：由连续的L2或者L1/2路由器组成的逻辑区域
非骨干区域：由连续的L1或者L1/2路由器组成的逻辑区域
注意：ISIS在组网时也要求非骨干要和骨干区域相连，不支持vlink
ISIS级别问题
路由器级别：level-1、level-2、level-1-2（缺省）
邻居级别：
level-1：L1级别的路由器只能和L1或L1-2路由器在相同区域建立L1级别邻居
level-2：L2级别的路由器只能和L2或L1-2路由器建立L2邻居，不要求区域相同
level-1-2：是上面两者的集合
链路级别：
三种级别：L1、L2、L1/2，缺省情况下时L1/2
1.L1的路由器，在广播链路上发送L1的hello报文，与链路级别无关，始终发送L1的hello包
2.L2的路由器，在广播链路上发送L2的hello报文，与链路级别无关，始终发送L2的hello包
3.L1/2的路由器，在广播链路上发送L1和L2的hello报文，与链路级别有关，取交集发送
4.对于你P2P电路类型，与广播类型一致
总结：对于仅支持一种级别的路由器来说，链路级别不起作用；对于支持两种级别的额路由器来说，链路级别起作用，取交集发出
ISIS报文发送
广播链路上L1的报文发送目的组播MAC：01-80-C2-00-00-14
广播链路上L2的报文发送目的组播MAC：01-80-C2-00-00-15
如果在广播链路上将电路类型改为P2P，那么发送报文的目的MAC：09-00-2B-00-00-05
注：目的MAC第八位为0是组播，为1是单播
ISIS的电路类型
1.广播：当链路层协议为以太网时，ISIS电路类型默认为广播
2.P2P：当链路层协议为PPP或HDLC时，ISIS电路类型默认为P2P
注：在广播电路类型中，即MA网络中，ISIS路由器也类似ospf一样，选举DIS（伪节点）
DIS选举原则：
1.接口的DIS优先级：默认为64，取值范围为0~127，数值越大约优，如果为0也要参与选举
2.如果优先级比较不出来，则比较MAC地址，越大约优
3.DIS是可以被抢占的

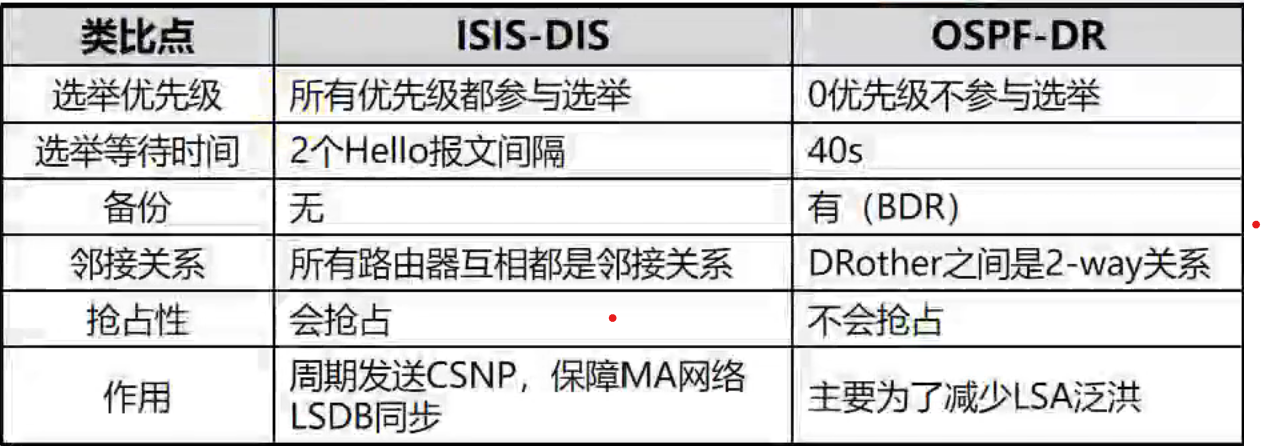

和ospf比较：
ISIS的NET地址：
由Area ID + System Id + SEL组成，如49.0000.0000.0000.0001.00
Area ID：1~13字节，可长可短，代表管理区域
System Id：类比router-id，代表唯一的一台ISIS路由器，如果冲突将无法建立ISIS邻居
SEL：固定为00，代表为特殊的NSAP地址
ISIS的报文类型：
1.hello报文
L1的hello报文：用于在广播电路类型上建立L1级别邻居
L2的hello报文：用于在广播电路类型上建立L2级别邻居
P2P的hello报文：用于在点到点电路类型上建立ISIS邻居
2.LSP报文：用于描述链路状态信息的，类似于ospf的LSU报文
ospf的LSU报文其中承载LSA，ISIS的LSP报文承载LSP（Link State PDU,链路状态协议数据单元）
L1级别的LSP报文：用于描述L1的链路状态信息
L2级别的LSP报文：用于描述L2的链路状态信息
3.SNP报文：序列号报文，其中包括了完全序列号报文CSNP和部分序列号报文PSNP
L1 CSNP：类比ospf的DD报文，用于描述L1级别LSDB的所有LSP摘要信息
L2 CSNP：类比ospf的DD报文，用于描述L2级别LSDB的所有LSP摘要信息
L1PSNP：类比ospf的LSR和LSAck报文，用于请求LSP和确认
ISIS路由协议邻居建立（ISIS建立邻居直接就是邻接关系）
1.down：当路由器接口宣告进ISIS协议后，在没有收到其他路由器发送的hello报文时，处于down状态
2.init：当收到其他路由器发来的第一个hello报文（且这个报文不包含自身neighbor信息），此时状态为init
3.up：当收到其他路由器发来的hello报文且报文中包含自身的接口MAC地址（neighbor信息），此时状态为up
ISIS和ospf的区别：
ospf建立到2-way状态后，还要考虑是否需要交互LSA，因此还要通过其他复杂的邻居状态机制，最终达到full状态，需要指定
状态机来同步数据库
ISIS在建立up状态之后，没有指定状态机来同步数据库
ISIS报文细节
1.通用报文头
Intradomain Routeing Pro Dis：ISIS ：域间路由协议鉴定符：0x83代表ISIS协议
Length Indicator：27 ：头部长度（包含了通用头部和专用头部）
Version：协议版本，目前isis只有版本1
reserved：保留字段
PDU type：描述专用报文类型
version：版本信息
reserved：保留字段
Maximum Area Address：3 可以配置的区域ID最大数量
2.专用头部
Circuit type：描述链路级别，用于描述这个路由器发出的报文能够建立的邻居级别
system-id：系统id，类比ospf的router-id
Holding timer：30 邻居保留（死亡）时间
注：isis的hello时间为10s，同ospf，但死亡时间是3倍hello时间，isis的死亡时间是告知对方30s收不到本路由器的hello报文
则判断本路由器失联，而ospf的死亡时间是40s内收不到对方路由器的hello报文则判断对方失联
PDU length：报文长度
PRI：64 发出该hello报文接口的DIS优先级（缺省为64）
systemid{DIS}：用来描述广播链路中的DIS信息
3.变长字段
ISIS路由协议的变长字段基于TLV编码来携带各项属性。T代表type，L代表长度，V代表属性值
1.使用TLV来最为编码的路由协议，发送报文时只需要携带需要的属性即可
2.ospfv2不是TLV编码，所有的字段全部为固定字段，拓展性差
3.基于TLV编码的路由协议还有BGP、LDP、EIGRP
在报文结尾会看到很多padding字段，用来作为填充字段，保证MTU值为1500
MTU隐式确认：在邻居建立之初，会用填充字段来填充报文，填充到接口默认MTU值来实现隐式确认
ISIS路由协议
每台路由器根据路由器级别不同，会维护不同级别的路由协议；L1级别路由器只维护L1的LSDB，L2同理
1.LSA分类：
从报文角度，LSA可以分为L1级别和L2级别的LSA
从用途去划分：
实节点LSP：用来描述路由器自身的链路状态（类比ospf的一类LSA）
伪节点LSP：用来描述广播网络上的链路信息（类比ospf的二类LSA）
2.LSDB
路由器运行ospf时，如果没有宣告任何接口，LSDB为空
路由器运行ISIS时，只要配置了NET地址，即使没有宣告接口，LSDB也不会空
3.LSP-ID
在ospf中如何识别唯一的LSA：通过LSA三要素（link-type ls-id adv-rtr）
在ISIS中如何识别唯一的LSP：通过LSP-ID识别
0000.0000.0004.00-00
一条LSP-ID分为三部分：
1.system-id：用产生这条LSP的路由器system-id来填充
2.伪节点标识符：如果取值为00则代表这是一个实节点LSP，如果取值为非00则代表是一个为节点LSP
3.分片标识符：代表LSP是否被分片
4.如何判断一条LSP的新旧
1.序列号seq：越大越新，16进制
2.剩余寿命：holdtime，一条LSP出生时时1200s，每隔1s寿命减1，直到为0，LSP老化；如果收到一条LSP的holdtime为0， 则代表删除这条LSP
3.校验和：越大约优，16进制
5.ISIS的更新机制
1.触发更新：当链路发生变化时，将会触发更新自己产生的LSP
2.周期更新：ISIS路由器将会每隔900s，周期向邻居更新自己产生的LSP
6.查看LSP节点信息

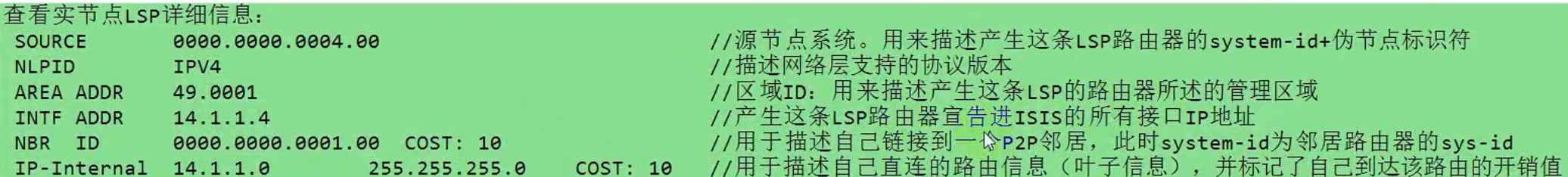

1.查看实节点LSP详细信息：

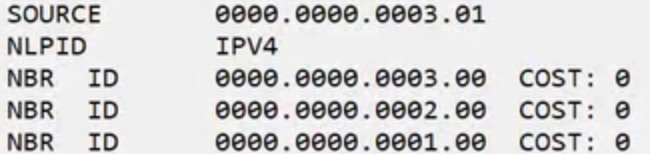

2.查看伪节点LSP详细信息：

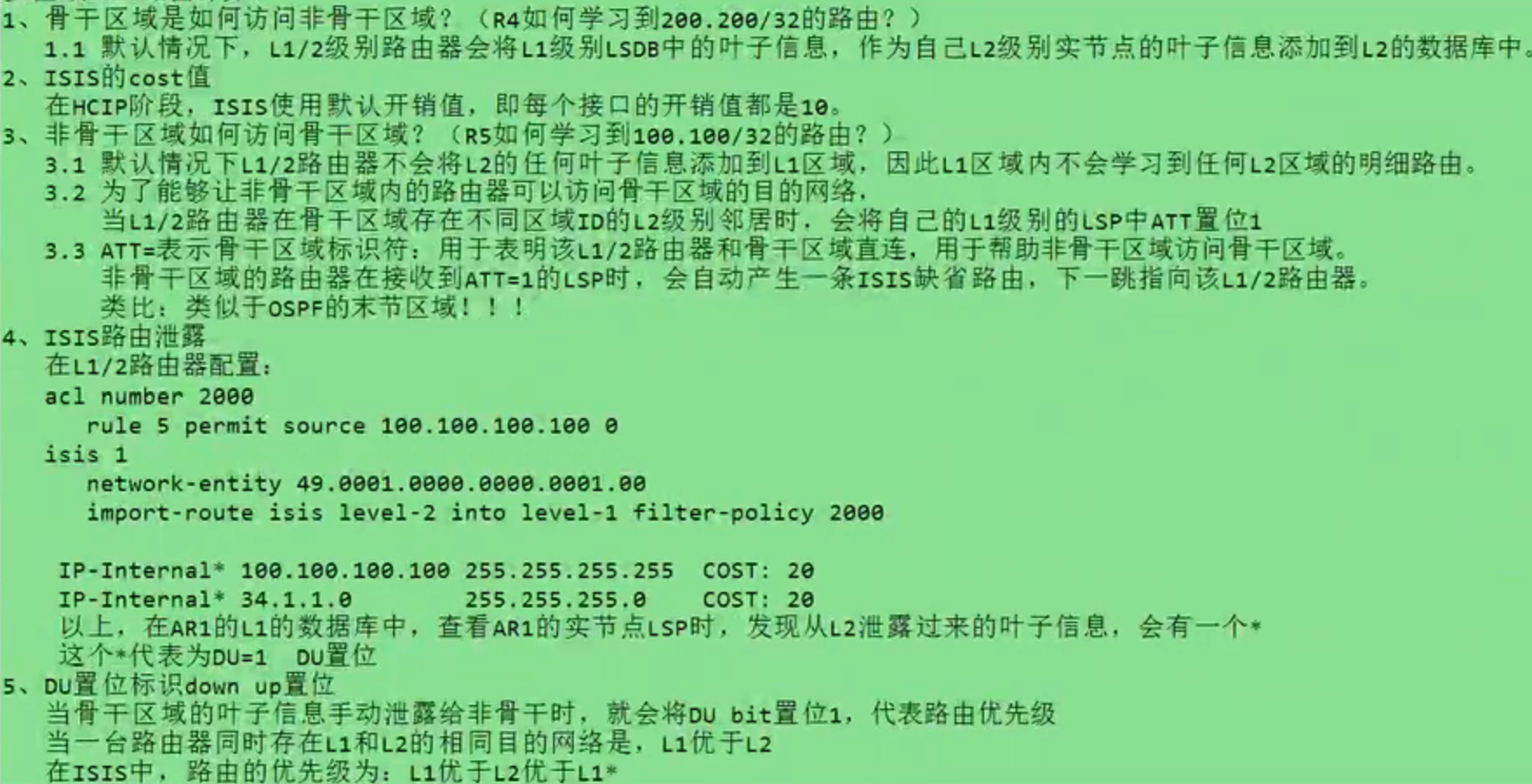

多区域ISIS路由计算
